A lítium akkumulátorok világa

A lítium akkumulátorok (vagy cellák) olyan hengeres újratölthető elemek, amelyeket széles körben használnak elektronikai eszközökben, elektromos járművekben, szerszámgépekben és energiatároló rendszerekben.

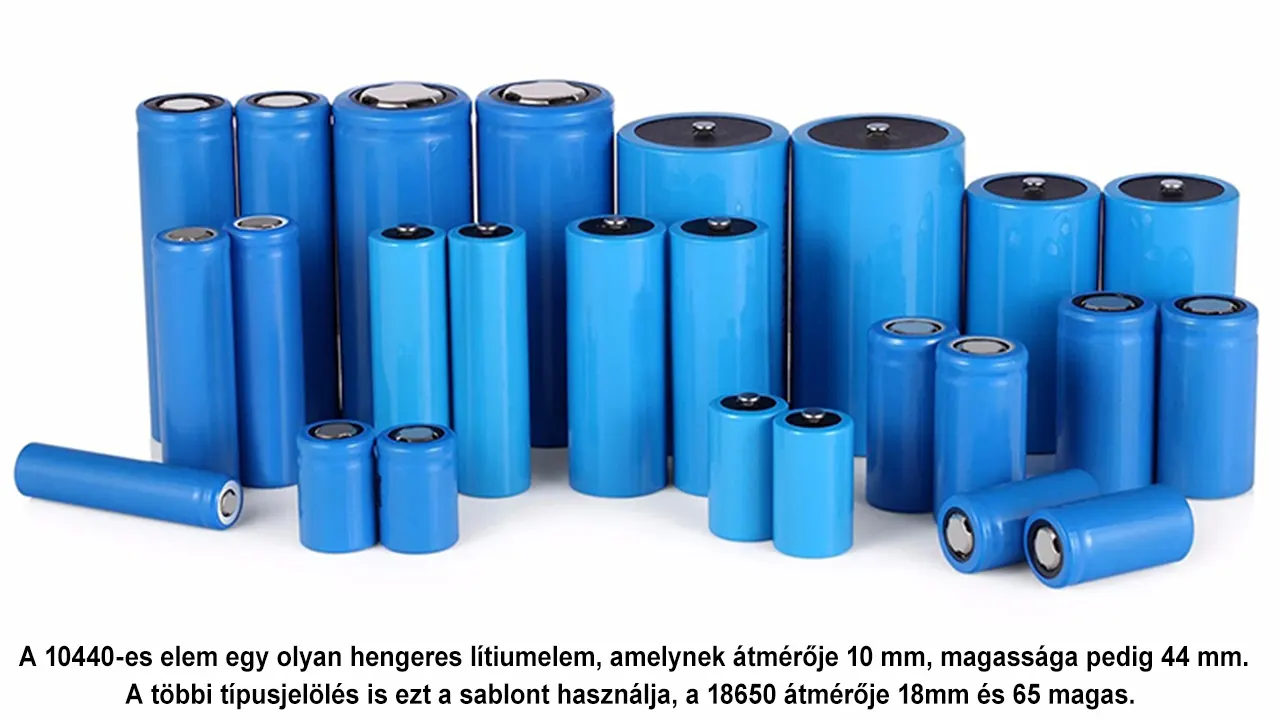

A hengeres lítium cellák különféle méretekben kaphatók, és a nevük szabványos módon a fizikai méretükből származik. A különböző típusok az alkalmazott kémiai összetételben, kapacitásban, kisütési áramban és védelmi funkciókban térnek el egymástól.

Típus	Átmérő	Hossz	Kapacitás (tipikus)	Megjegyzés
10440	10 mm	44 mm	300–600 mAh	„AAA” méretű, ritka Li-ion
14500	14 mm	50 mm	600–1000 mAh	„AA” méretű, kis lámpákhoz
16340	16 mm	34 mm	650–900 mAh	CR123A méret, zseblámpák
18350	18 mm	35 mm	700–1200 mAh	Rövid 18650 alternatíva
18650	18 mm	65 mm	2000–3500 mAh	Széles körben használt
21700	21 mm	70 mm	4000–5000 mAh	Új szabvány, EV-k, lámpák
26650	26 mm	65 mm	4000–6000 mAh	Nagy kapacitás, nagy áram
32650 / 32700	32 mm	65/70 mm	6000–8000 mAh	LiFePO₄ cellák jellemzően
4680	46 mm	80 mm	9000–10000+ mAh	Tesla új cellája, EV célra

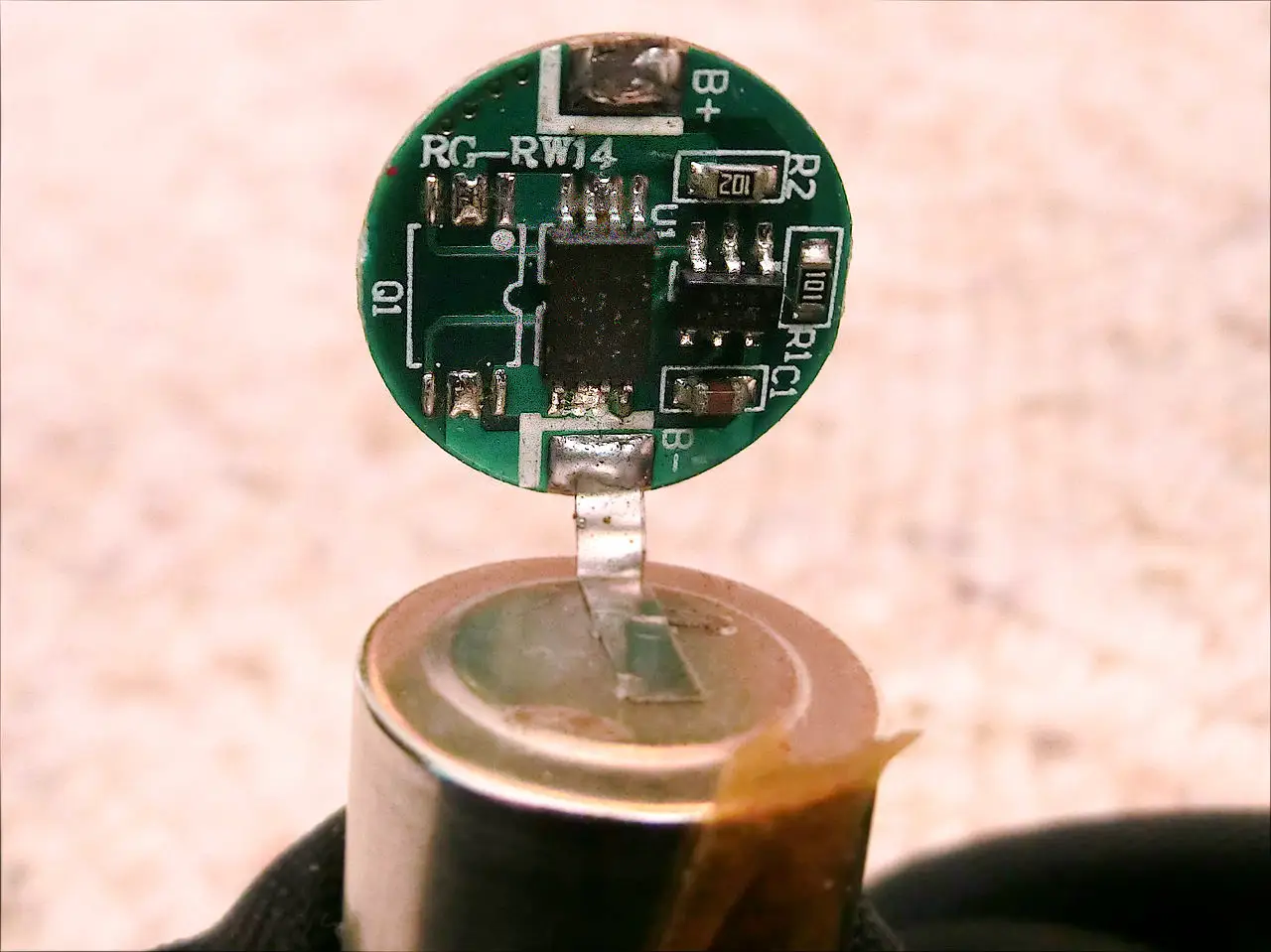

A védelem nélküli (ipari) akkumulátorok jellemzően lapos tetejűek (flat top). Ezekből is létezik a megszokott dudoros tetejű változatok (button top), azonban ezek alatt a lemezből préselt profilok alatt semmiféle elektronika nem bújik meg. Ha túlmerítjük őket akkor visszafordíthatatlanul károsodik a cella, akár teljesen tönkre is mehet. Töltésnél ugyan így különösen nagy figyelemmel járjunk el és jó minőségű akkumulátor töltőt használjunk. A védett akkumulátorok alján vagy tetején helyezik el az apró elektronikát, ami megvédi a cellákat használat közben a túltöltéstől, a túlmerítéstől és a rövidzárlattól is. Hosszuk pár milliméterrel több, mint az azonos méretkódon futó védelem nélküli társaiké, erre is érdemes vásárlás során odafigyelni. A méretkód nem a milliméter pontos méretét adja meg az akkumulátornak, ezek csak közelítő értékek. A fentebb is tárgyalt védelmi elektronika miatt minden védett akku hosszabb, mint a védelem nélküli változatuk, illetve két védett akku közt is lehet minimális eltérés egyes gyártók termékei között.

A védelemmel rendelkező verziók hosszabbak lehetnek 2–3 mm-rel (pl. egy védett 18650 akár 68 mm is lehet).

Az egyes típusok felhasználási módjai

A modern technológia robbanásszerű fejlődése elképzelhetetlen lenne a lítium-ion (Li-ion) akkumulátorok nélkül. Okostelefonoktól elektromos autókon át a hordozható szerszámokig, ezek az energiatárolók hajtják mindennapi eszközeinket. De tudtad-e, hogy a „Li-ion akkumulátor” egy gyűjtőfogalom, ami valójában többféle kémiai összetételű és felhasználási területű cellát takar? Az egyes típusok különböző tulajdonságokkal rendelkeznek, mint például az energiasűrűség (mennyi energiát képes tárolni), a teljesítmény (milyen gyorsan képes leadni az energiát) és a biztonság. Ismerjük meg közelebbről a leggyakoribb Li-ion akkumulátor családokat és azok ideális felhasználási területeit.

IMR (Lítium-Mangán-Oxid – LiMn₂O₄)

Az IMR akkumulátorok, melyek lítium-mangán-oxid (LiMn₂O₄) katódot használnak, a magas kisülési sebességükről ismertek. Ez azt jelenti, hogy képesek nagy áramot leadni rövid idő alatt, ami létfontosságú az olyan eszközök számára, amelyek hirtelen, erős energiaigénnyel rendelkeznek. A mangán-oxid kristályszerkezete stabilabb, mint egyes más kémiai összetételeké, ami hozzájárul a jobb biztonsági profiljukhoz. Ennek ellenére az IMR cellák energiasűrűsége (azaz a tárolható energia mennyisége adott méretben) általában alacsonyabb, mint más Li-ion típusoké. Ez a kompromisszum a nagy teljesítmény és a relatív biztonság között teszi őket ideálissá bizonyos alkalmazásokhoz.

Felhasználási területek:

• Elektromos szerszámok: Fúrók, csavarozók, fűrészek és más akkumulátoros kéziszerszámok igénylik a gyors, nagy áramleadást. Az IMR cellák képesek biztosítani ezt a robusztus teljesítményt, ami elengedhetetlen a hatékony munkavégzéshez. A szerszámok rövid ideig tartó, intenzív terhelésekor a mangán alapú kémia ideálisan biztosítja a szükséges energiát, és a stabilabb szerkezet hozzájárul az eszköz biztonságos működéséhez is.
• Nagy teljesítményű zseblámpák: A modern, nagy fényerejű LED zseblámpák, különösen a taktikai vagy búvárzseblámpák, jelentős áramot igényelnek az optimális fényerő eléréséhez. Az IMR akkumulátorok képesek ezt a csúcsáramot leadni, biztosítva a maximális fénykibocsátást, miközben fenntartják a biztonságot egy viszonylag kompakt méretben.
• E-cigaretták (vape eszközök): Az e-cigarettákban a fűtőszál gyors felmelegítéséhez és a gőz termeléséhez magas áramra van szükség. Az IMR cellák ebben a szegmensben rendkívül népszerűek, mivel képesek a kívánt teljesítményt biztosítani anélkül, hogy túlságosan felmelegednének vagy instabillá válnának. A biztonság kritikus szempont az ilyen hordozható, közvetlenül felhasználóval érintkező eszközök esetében, és az IMR típus viszonylagos stabilitása előnyt jelent.

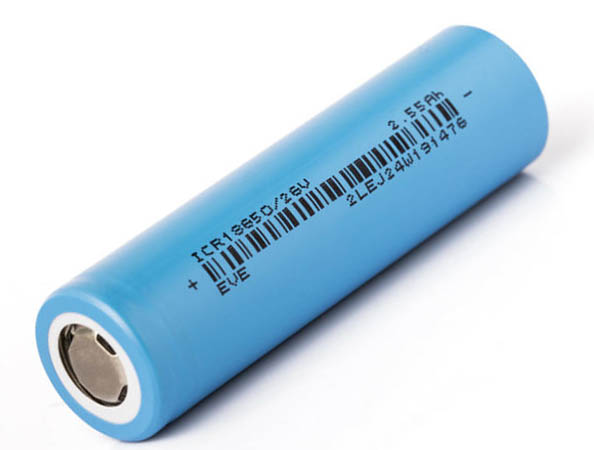

ICR (Lítium-Kobalt-Oxid – LiCoO₂)

Az ICR akkumulátorok, amelyek lítium-kobalt-oxid (LiCoO₂) katódot használnak, a Li-ion technológia egyik legkorábbi és leggyakoribb formája. Fő jellemzőjük a magas energiasűrűség, ami azt jelenti, hogy adott térfogaton vagy tömegen belül a legtöbb energiát képesek tárolni. Ez a tulajdonság ideálissá teszi őket olyan alkalmazásokhoz, ahol a hosszú üzemidő a kulcsfontosságú, és a készülék mérete, súlya korlátozott. Azonban az ICR cellák kevésbé stabilak magas kisülési sebesség mellett, és hajlamosabbak a túlmelegedésre vagy akár a termikus kifutásra (thermal runaway) nem megfelelő kezelés vagy sérülés esetén. Ezért gyakran tartalmaznak beépített védelmi áramkört (PCM – Protection Circuit Module) a biztonságos működés érdekében.

Felhasználási területek:

• Fogyasztói elektronikai eszközök (laptopok, okostelefonok, tabletek): Ezek a készülékek hosszú üzemidőt igényelnek a töltések között, és a magas energiasűrűségű ICR cellák ideálisan megfelelnek ennek a célnak. A kompakt méret és a viszonylag könnyű súly szintén fontos tényező, és a LiCoO₂ kémia kiválóan teljesít ezen a téren. A beépített védelmi áramkörök gondoskodnak a biztonságról.
• Digitális fényképezőgépek és videokamerák: Hasonlóan a telefonokhoz, ezek az eszközök is hosszú akkumulátor-élettartamot igényelnek a folyamatos felvételkészítéshez, miközben a méret és a súly optimalizálása szintén fontos.
• Hordozható audiolejátszók és GPS eszközök: Ezeknél az eszközöknél is a hosszú üzemidő és a kompakt méret a prioritás, ami az ICR cellák erőssége.

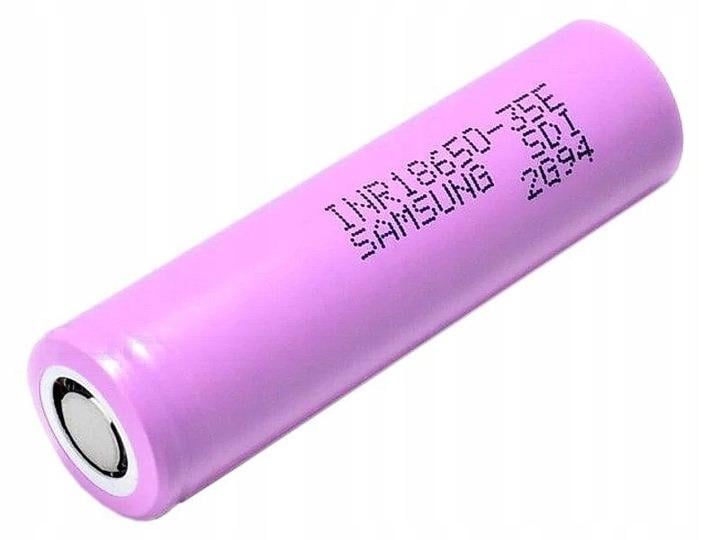

INR (Lítium-Nikkel-Mangán-Kobalt – LiNiMnCoO₂, vagy röviden NMC)

Az INR akkumulátorok, pontosabban a lítium-nikkel-mangán-kobalt-oxid (LiNiMnCoO₂) katódú cellák, a Li-ion technológia egyik legkiegyensúlyozottabb és legrugalmasabb formáját képviselik. Ahogy a nevük is sugallja, a nikkel, mangán és kobalt kombinációja lehetővé teszi a magas kapacitás és a nagy kisülési sebesség kiegyensúlyozott ötvözését. A nikkel hozzájárul a magas energiasűrűséghez, a mangán a stabilitáshoz és biztonsághoz, míg a kobalt az általános teljesítményhez. Ez a sokoldalúság teszi őket rendkívül népszerűvé számos modern alkalmazásban, ahol mind a hosszú üzemidőre, mind a nagy teljesítményre szükség van.

Felhasználási területek:

• Elektromos járművek (EV-k): Az elektromos autók igénylik a nagy energiasűrűséget a hosszú hatótávolsághoz és a nagy kisülési sebességet az erős gyorsuláshoz. Az INR cellák kiválóan megfelelnek ezeknek az igényeknek, miközben a mangán komponens javítja a biztonságot a nagy akkumulátorcsomagokban. Ezért az autógyártók, mint a Tesla (bár ők kezdetben NCA-t, később NMC-t is használtak), széles körben alkalmazzák az INR/NMC technológiát.
• Power bankok és hordozható töltők: Ezek az eszközök is a kapacitás és a teljesítmény optimális egyensúlyát igénylik, hogy gyorsan tölthessék a csatlakoztatott eszközöket (magas kisülési sebesség), és elegendő energiát tároljanak (magas kapacitás).
• Néhány elektromos szerszám: Bár az IMR cellák a favoritok, az újabb, nagy teljesítményű vezeték nélküli szerszámok is gyakran használnak INR cellákat, különösen, ha hosszabb üzemidőre van szükség a nagy áramleadás mellett.
• E-bike-ok és elektromos robogók: Hasonlóan az elektromos autókhoz, ezeknél az eszközöknél is a hatótávolság (kapacitás) és a teljesítmény (gyorsulás, emelkedőn való haladás) kiegyensúlyozott kombinációjára van szükség.

NCR (Nickel Cobalt Rechargeable – LiNiCoAlO₂, vagy röviden NCA)

Az NCR akkumulátorok kémiai összetétele lítium-nikkel-kobalt-alumínium-oxid (LiNiCoAlO₂), és gyakran NCA-ként is hivatkoznak rájuk. Ez a hibrid lítium-ion akkumulátor egyedülálló kombinációt kínál a nagyon magas energiasűrűség és a jó teljesítmény között. A nikkel magas aránya növeli a kapacitást, míg az alumínium hozzájárul a stabilitáshoz és a hosszú élettartamhoz. Bár az NCA cellák energiasűrűsége általában a legmagasabb a fent említett típusok közül, biztonsági szempontból kevésbé stabilak lehetnek, mint az IMR vagy INR cellák, különösen extrém körülmények között. Ezért a gyártók gondoskodnak a kifinomult akkumulátor-kezelő rendszerekről (BMS – Battery Management System) a biztonság garantálásához.

Felhasználási területek:

• Elektromos járművek (autók): Az NCA kémia vált a Tesla egyik alapvető választásává a Model S és Model X járművekben a kiemelkedő energiasűrűsége miatt, ami nagy hatótávolságot eredményezett. Bár később az NMC (INR) technológia is egyre elterjedtebbé vált az EV szektorban, az NCA továbbra is fontos szereplő maradt a prémium kategóriás elektromos autókban, ahol a maximális hatótávolságra törekszenek.
• Nagy kapacitású, kompakt eszközök: Bár az NCA kevésbé elterjedt a mindennapi fogyasztói elektronikában az alacsonyabb gyártási volumen és a költségek miatt, elméletileg ideális lehet olyan alkalmazásokhoz, ahol extrém energiasűrűségre van szükség kis helyen.

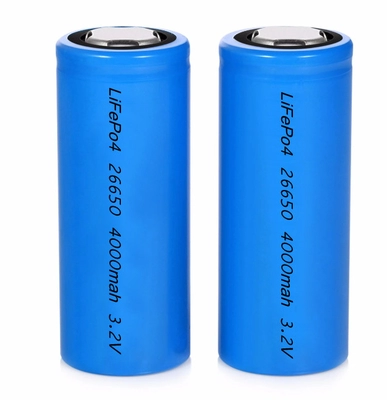

LiFePO₄ (lítium-vas-foszfát vagy LFP)

A lítium-vas-foszfát (LiFePO₄ vagy LFP) cellák több fontos szempontból is eltérnek a többi lítium-alapú akkumulátortól (mint pl. Li-ion [NMC/NCA], LiPo, vagy LiMn). Ezek az eltérések feszültség, energiasűrűség, biztonság, ciklusélettartam és alkalmazhatóság terén jelentkeznek.
Kapacitásuk azonos méret esetén jellemzően alacsonyabb, névleges feszültségük csak 3,2 V.  Előnyü, hogy rendkívül biztonságosak, sokkal stabilabb, hosszabb ciklusélettartamuk van (akár 2000+ ciklus).

A LiFePO₄ cellák nem közvetlenül helyettesíthetők a Li-ion cellákkal és fordítva, mivel más feszültséggel működnek, a Li-ion: 4,2 V-ra van töltve, 3,7 V névleges feszültség mellett vagyis nagyobb feszültségtartományban működik.  A LiFePO₄: 3,65 V-ra van töltve, 3,2 V névleges feszültség mellett, vagyis  szűkebb tartományban dolgozik. Ha egy 4 cellás Li-ion pakkot cserélsz 4 cellás LFP-re, a rendszer feszültsége ~14,8 V helyett csak ~12,8 V lesz, vagyis nem biztos, hogy működik majd az eszköz. Ami külön gond, hogy más töltési profil kell hozzájuk. LFP cellákat nem szabad 4,2 V-ig tölteni, mert túlmelegednek, károsodnak, a töltőáram, a cutoff feszültség, és a BMS is különböző.

Mikor csereszabatos két cella?

Akkor mondható csereszabatosnak két Li-ion cella, ha azonos méretűek (pl. 18650 ↔ 18650), azonos típusúak (Li-ion NMC vagy NCA – nem keverve pl. LiFePO₄-fel), hasonló kapacitásúak (pl. ±10–15%), azonos vagy nagyobb terhelhetőségűek (kisütési áram) és a védelem típusa megegyezik (mindkettő védett vagy mindkettő nem).

Példák népszerű típusokra

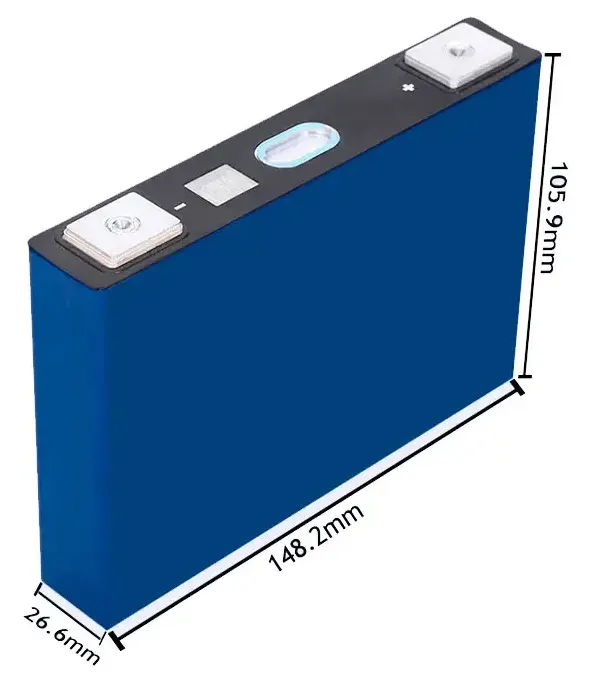

Téglatest alakú lítiumion cellák

A téglatest alakú lítiumion cellákat leggyakrabban „prizmatikus” celláknak nevezik, és jellemzően fém (alumínium vagy acél) burkolatban vannak. Ezeket sokféle alkalmazásban használják – mobiltelefonoktól az elektromos járművekig –, mert hatékonyabban kihasználják a helyet, mint a hengeres cellák. Egyes gyárak lágy akkumulátorcellának vagy alumínium-műanyag membrán akkumulátornak is nevezik.
Főbb jellemzői: viszonylag jó biztonsági teljesítmény, nem könnyű robbanás, nagy energiasűrűség, jó alakíthatóság. De magas költség, viszonylag rossz mechanikai teherbíró képesség, könnyen sérülhet és szivároghat.

Fő típusok

A téglatest alakú Li-ion cellák három nagy csoportba sorolhatók:

Keményházú prizmatikus cellák

• Fém (alumínium/acél) burkolat, belül tekercselt vagy rétegezett elektródákkal.
• Magas mechanikai védelem, jó hőelvezetés.
• Példa: elektromos autó-akkumulátor modulok, ipari energiatároló rendszerek.

Pouch cellák (tasakcellák) – szintén téglalap alakúak lehetnek

• Laminált fóliatasak, nincs merev fémház.
• Könnyebbek és rugalmasabb méretezésűek, de mechanikai védelmet igényelnek.
• Példa: laptop-, drón-, okostelefon-akkumulátorok.

Speciális formátumú prizmatikus cellák

• Gyártóhoz, termékhez optimalizált méret (például EV-hez szabványos modulméretek).
• Például CATL, BYD, LG Energy, Panasonic saját formátumai.

---

Jelölés és méretszabványok

A prizmatikus cellák méretkódja általában vastagság × szélesség × magasság (milliméterben), néha a cellakód 5 számjegyben adja meg a méreteket, pl.:

• 103450 → 10,0 mm vastag × 34,0 mm széles × 50,0 mm magas
• 383450 → 3,8 mm × 34,0 mm × 50,0 mm
• 8048160 → 8,0 mm × 48,0 mm × 160,0 mm

A jelölésnél:

• Első 2–3 számjegy: vastagság tizedmilliméterben
• Következő 2 számjegy: szélesség milliméterben
• Utolsó 2–3 számjegy: magasság milliméterben

---

Elterjedt standard méretek

Néhány gyakori formátum (prizmatikus cella):

Kód / Méret (mm)	Kapacitás (tipikus)	Alkalmazás
103450	1,8–2,2 Ah	Kis elektronika
8048160	5–6 Ah	Power bank, kézi szerszám
327090	5–7 Ah	Tablet
40100135	8–10 Ah	E-bike
50155140	10–15 Ah	Elektromos robogó
70173210	20–25 Ah	EV modul

Fontos tudnivalók

• Nem cserélhetők tetszőlegesen: a különböző kémiai összetételű vagy kisütési áramú cellák nem mindig helyettesíthetők egymással.
• Töltő kompatibilitásra figyelni kell – a LiFePO₄ más feszültséggel töltendő, mint a Li-ion.
• Párhuzamos és soros kapcsolás esetén mindig azonos típusokat használjunk.

A lítium-ion akkumulátorok sokfélesége kulcsfontosságú ahhoz, hogy a különböző eszközök speciális energiaigényeit kielégítsék. Az IMR típus a nagy teljesítményre, az ICR a hosszú üzemidőre, az INR a kiegyensúlyozott kapacitás és teljesítmény kombinációjára, míg az NCA a legmagasabb energiasűrűségre összpontosít. A technológia folyamatos fejlődése várhatóan újabb, még hatékonyabb és biztonságosabb akkumulátorkémiákat fog eredményezni, amelyek tovább formálják mindennapi életünket. Az akkumulátorválasztás mindig egy kompromisszum a teljesítmény, a kapacitás, a biztonság és a költségek között, és a gyártók gondosan mérlegelik ezeket a tényezőket az adott alkalmazáshoz legmegfelelőbb megoldás kiválasztásakor.
